Podklad pro modelování
Naskenovaná data slouží jako předloha při tvorbě modelu. Zvlášť u tvarově složitých dílů, které by se podle měřidla popisovaly obtížně.
3D skenováníZ fyzického předmětu
použitelná digitální data

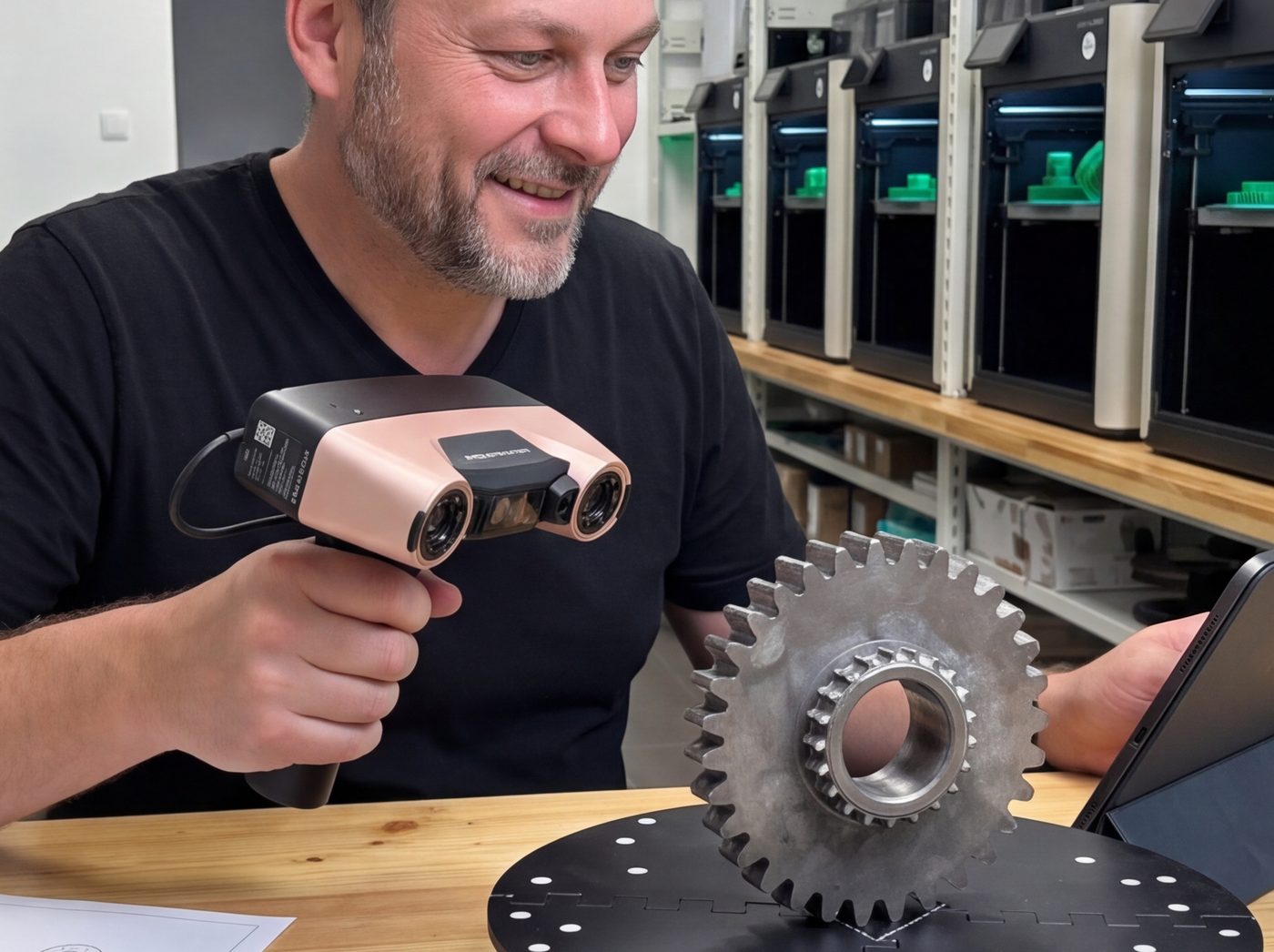

3D skener zaznamená skutečný tvar předmětu. Skenujeme kusy od 5 cm do 3 m, sazba je 600 Kč za hodinu. Díl přivezete do Roudného u Českých Budějovic nebo pošlete odkudkoli z Česka.
Srozumitelně
Co si pod 3D skenováním
představit
Běžný fotoaparát zaznamená, jak předmět vypadá z jedné strany. 3D skener zaznamená jeho tvar. Předmět se snímá z různých úhlů a z jednotlivých záběrů vzniká prostorový model povrchu.
Výsledkem není obrázek, ale data. Ta se dají prohlížet, měřit, upravovat a podle zadání použít jako podklad pro tvorbu modelu, pro porovnání s původním návrhem nebo pro výrobu.
Není potřeba, abyste skenování rozuměli. Stačí přinést nebo poslat předmět a popsat, čeho chcete dosáhnout.
Cesta od předmětu k výrobku
Skenování je jeden krok z pěti
Samotný sken je surovina. Teprve to, co s daty uděláme dál, rozhoduje o tom, jestli z nich vznikne použitelný výsledek.
01Fyzický předmětDíl, součást nebo výrobek, který máte k dispozici.
023D skenováníSnímání skutečného tvaru z více úhlů.
03Digitální dataProstorový záznam povrchu předmětu.
04Úprava modeluVyčištění dat, rekonstrukce tvaru, případné konstrukční úpravy.
05Výroba3D tisk, kontrola a dokončení dílu.
Ne každá zakázka projde všemi kroky. Někdy zákazník potřebuje pouze data, jindy naopak jen hotový díl a cesta k němu ho nezajímá.
K čemu se skenování hodí
Tři typické důvody
Skenování samo o sobě nic nevyrábí. Je to způsob, jak získat vstup pro další práci.
Kontrola a porovnání
Data z reálného kusu se dají porovnat s původním návrhem a ukázat, kde a jak se skutečnost od modelu liší.
Digitální archiv tvaru
Předmět, který existuje jen v jednom kusu, může mít i digitální podobu. Data zůstanou k dispozici, i když originál ne.
Než předmět přinesete
Co od vás potřebujeme vědět
- K čemu mají data sloužit. Jiný postup zvolíme pro výrobu náhrady a jiný pro archivaci tvaru.
- Které části předmětu jsou důležité. U mnoha dílů rozhoduje jen několik ploch a rozměrů.
- Zda má vzniknout úprava. Pokud se má něco zesílit, zvětšit nebo změnit, řekněte to hned na začátku.
- Do kdy to potřebujete. Termín ovlivňuje volbu postupu.
Zároveň platí, že ne každý předmět je pro skenování stejně vhodný. Roli hraje například velikost, tvarová složitost, lesklý nebo průhledný povrch a přístupnost vnitřních částí. Vhodnost posoudíme podle konkrétního kusu a řekneme vám to na rovinu.
Na rovinu
Co se skenuje špatně
a co s tím děláme
Optický skener zaznamená jen to, na co vidí. Většina potíží se dá vyřešit, ale je lepší o nich vědět předem než po zakázce.
Lesklý, průhledný nebo černý povrch
Takový povrch skener přečte špatně, světlo se od něj odráží nebo jím prochází. Díl proto před skenováním nastříkáme matnicím sprejem určeným pro 3D skenování. Sprej se během několika hodin sám vypaří a na dílu po něm nic nezůstane.
Místa, kam skener nevidí
Vnitřní dutiny, hluboké díry a úzké drážky zůstanou v datech prázdné. Tyto rozměry doměříme ručně a doplníme je při tvorbě modelu. Proto se vyplatí říct dopředu, na kterých plochách a rozměrech vám opravdu záleží.
Velmi malé a velmi velké kusy
Skenujeme předměty od 5 cm do 3 m. Drobnější součástku bývá rychlejší a levnější přeměřit posuvným měřítkem a rovnou nakreslit. U rozměrných kusů naskenujeme jen tu část, která je pro zadání podstatná.
Cena, termín a data
Co od nás dostanete
a za kolik
- 600 Kč za hodinu. Stejná sazba za skenování i za navazující modelování. Odhad počtu hodin řekneme dopředu, až si předmět prohlédneme.
- Běžně do týdne. Taková je obvyklá lhůta od poptávky k hotovému dílu. Spěchá-li to, řekněte to hned, nejrychlejší zakázku jsme zvládli do 24 hodin.
- Data i bez tisku. Prodáme vám samotný model ve formátu STL, STEP nebo 3MF, i když u nás nic tisknout nebudete.
- Díl nemusíte vozit. Dílna je v Roudném u Českých Budějovic, ale zakázky bereme z celé ČR a hotové díly posíláme poštou.
Poradna
Než zadáte výrobu
Praktické články z dílny. Bez marketingu, včetně toho, co nejde.
Kdy pomůže 3D skenování
Kdy skenovat a kdy raději měřit, jaká je přesnost a co se skenuje špatně.
Jak připravit data
Formáty, tolerance, stěny a otvory. Co poslat, aby se díl vytiskl dobře.
Náhradní díly
Jak se vyrábí díl, který výrobce už nedodává.
Časté dotazy
Časté dotazy ke 3D skenování
Jaké předměty lze naskenovat?
Většinu pevných předmětů od drobných součástek po větší díly. Na výsledek má vliv velikost, tvarová složitost a povrch. Lesklé, průhledné nebo velmi tmavé plochy je někdy nutné před skenováním upravit. Vhodnost posoudíme podle konkrétního kusu.
Co dostanu jako výsledek skenování?
Prostorová data povrchu předmětu, obvykle ve formátu STL nebo OBJ. Pokud potřebujete model, se kterým se dá konstrukčně pracovat, navazuje reverzní inženýrství.
Jaký je rozdíl mezi 3D skenem a 3D modelem?
Sken je záznam povrchu tvořený sítí trojúhelníků, tedy přesně to, co skener viděl, včetně opotřebení a poškození. Model je čistá geometrie s rovnými plochami, rozměry a otvory, kterou lze upravovat a podle které se dá vyrábět. Ze skenu model vzniká další prací.
Musím předmět přivézt osobně?
Nemusíte. Předmět můžete přivézt do dílny v Roudném u Českých Budějovic po předchozí domluvě nebo ho poslat zásilkou. Zakázky přijímáme z celé České republiky.
Je 3D sken vhodný i ke kontrole rozměrů?
Ano, data z reálného kusu se dají porovnat s původním návrhem a ukázat odchylky. U rozměrů, na kterých záleží, kombinujeme sken s ručním měřením.
Jak velký předmět umíte naskenovat?
Předměty od 5 cm do 3 m. Menší kusy, než je spodní hranice, se vyplatí spíš přeměřit ručně a nakreslit. U větších se dá naskenovat jen část, která je pro zadání důležitá.
Kolik 3D skenování stojí?
Skenování i následné modelování účtujeme 600 Kč za hodinu. Kolik hodin zakázka zabere, záleží na velikosti a složitosti kusu a na tom, co má z dat vzniknout. Odhad vám řekneme dopředu, až si předmět prohlédneme.
Můj díl je lesklý, průhledný nebo černý. Jde naskenovat?
Jde. Takový povrch skener sám o sobě přečte špatně, proto ho před skenováním nastříkáme matnicím sprejem určeným pro 3D skenování. Sprej se během několika hodin sám vypaří a na dílu po něm nic nezůstane.
Poptávka
Popište nám, co potřebujete.
Ozveme se s návrhem řešení.
Stačí model, výkres, fotografie, rozměry nebo jen popis toho, čeho chcete dosáhnout. Poptávka je nezávazná a odpovídáme obvykle do jednoho pracovního dne.
