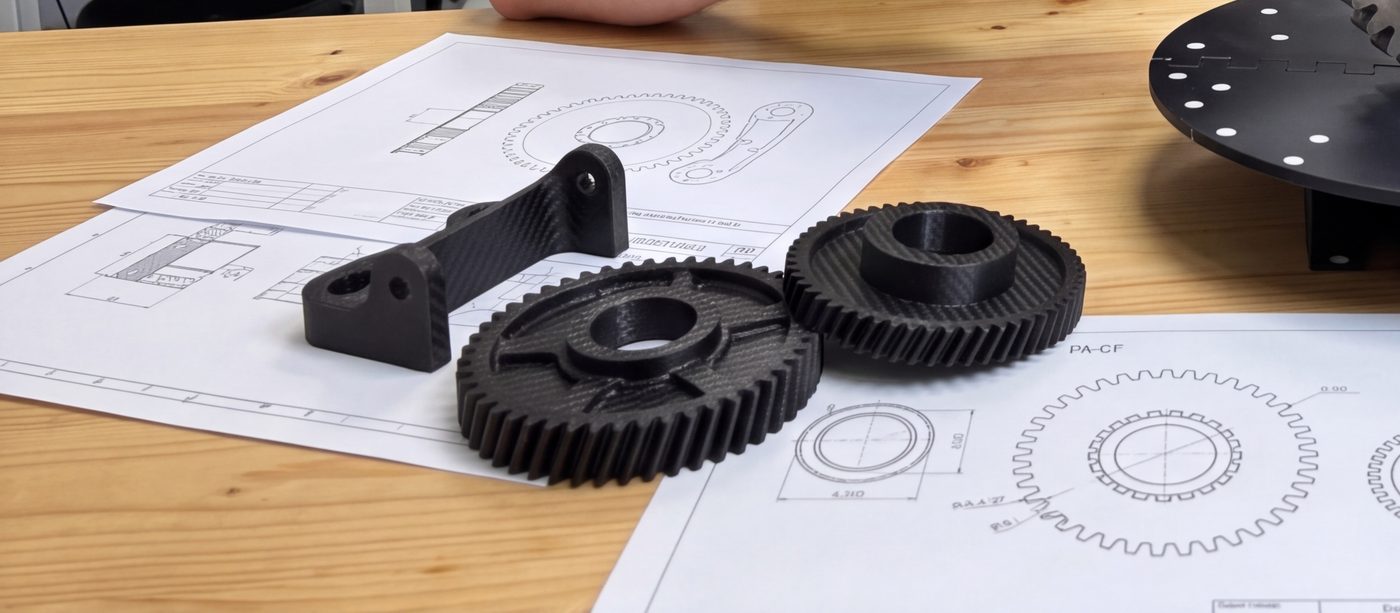

Výkres
Technická dokumentace, i starší nebo ručně kreslená.
Reverzní inženýrstvíMáte díl.
Data k němu vytvoříme.
Součástka existuje, funguje, ale neexistuje k ní výkres ani model. Reverzní inženýrství je cesta, jak z fyzického kusu získat data použitelná pro další zpracování nebo výrobu.
Princip srozumitelně
Běžná výroba jde od dat k dílu.
Tady jdeme opačným směrem.
Standardní postup je jasný. Nejdřív vznikne model, z něj výkres a podle něj se díl vyrobí. Reverzní inženýrství tuto cestu obrací. Začínáme u hotového kusu a zpětně k němu dopracováváme data.
Podle konkrétního případu využijeme 3D skenování, ruční měření nebo obojí. Získané podklady pak slouží jako předloha pro tvorbu digitálního modelu, který je vhodný pro další zpracování nebo výrobu.
Důležité je říct i to, co reverzní inženýrství není. Není to automatické kopírování. Naskenovat předmět neznamená mít hotový výrobní model. Mezi daty a použitelným modelem je vždy práce, jejíž rozsah závisí na tvaru dílu, jeho stavu a na tom, k čemu má výsledek sloužit.
Jak postupujeme
Od dílu na stole k použitelnému modelu
01
Posouzení dílu
Podíváme se na kus, jeho stav, tvarovou složitost a na to, co je pro funkci skutečně podstatné. Řekneme vám, co je reálné.
02
Sběr dat
3D skenování, ruční měření nebo kombinace obojího. Volba postupu závisí na dílu a na požadovaném výsledku.
03
Zpracování podkladů
Vyčištění a příprava dat tak, aby z nich šlo vycházet při tvorbě modelu.
04
Tvorba modelu
Vzniká digitální model dílu. Ten už není jen záznamem povrchu, ale podkladem, se kterým lze dále pracovat.
05
Konstrukční úpravy
Pokud je potřeba, model upravíme. Změna rozměru, zesílení namáhaného místa, jiné uchycení nebo přizpůsobení konkrétnímu použití.
06
Výroba nebo předání dat
Podle dohody následuje výroba dílu u nás, nebo vám předáme samotná data.
Největší přidaná hodnota
Nemusíte vyrobit stejný díl.
Můžete vyrobit lepší.

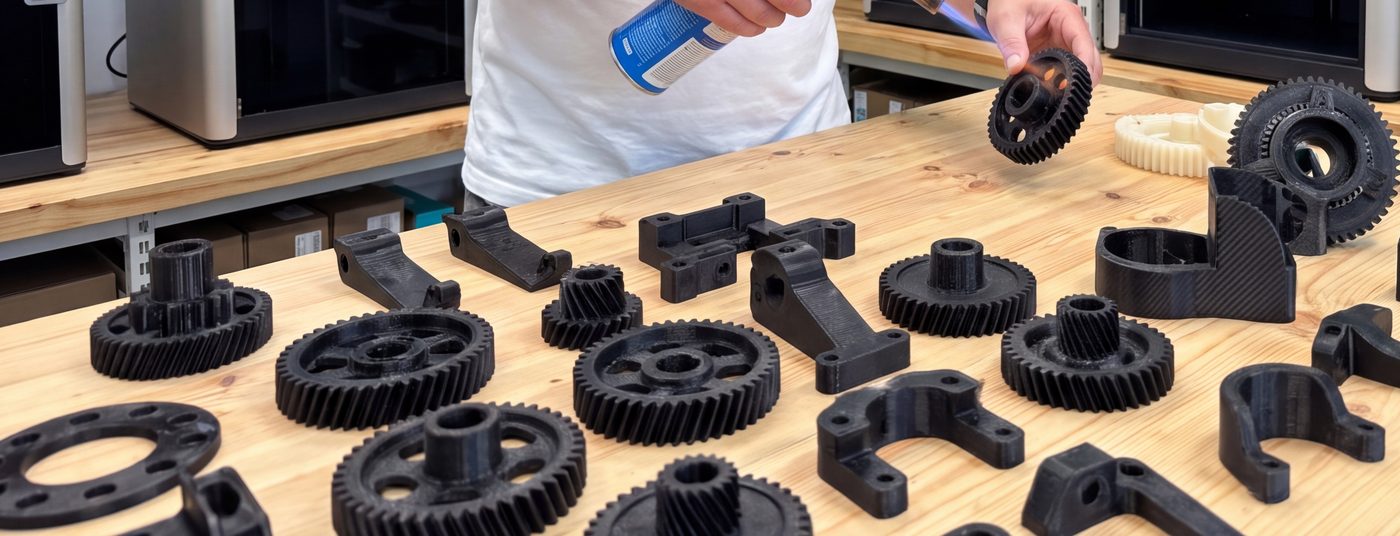

Jakmile máte digitální model, otevírá se prostor pro úpravy. Právě tady bývá reverzní inženýrství nejužitečnější.
- Změna rozměru nebo přizpůsobení jiné sestavě.
- Zesílení místa, kde původní díl praskal.
- Jiné uchycení, jiné rozteče otvorů, jiné napojení.
- Odstranění nefunkčních prvků, které díl jen komplikovaly.
- Přizpůsobení materiálu, ze kterého se bude nově vyrábět.
U cizích výrobků prosím počítejte s tím, že je vaší odpovědností mít k jejich reprodukci potřebná práva. Rádi se na zakázku podíváme a řekneme, co je z technického hlediska proveditelné.
3D modelování a příprava dat
Podklad může mít jakoukoli podobu
Model nemusí vzniknout jen podle fyzického dílu. Vyjdeme z toho, co máte k dispozici.
Rozměry
Naměřené hodnoty, náčrt nebo popis geometrie.
Fotografie
Snímky předmětu, ideálně z více stran a s měřítkem.
Existující data
Model, který je potřeba upravit, opravit nebo připravit pro výrobu.
Pokud nemáte nic z uvedeného, popište nám co nejpřesněji, co má výrobek dělat a kam patří. Zbytek doplníme společně.
Poradna
Než zadáte výrobu
Praktické články z dílny. Bez marketingu, včetně toho, co nejde.
Náhradní díly, které se už nevyrábějí
Postup od fotografie po hotový kus a co k tomu potřebujeme.
Kdy pomůže 3D skenování
Proč sken sám o sobě není model a co s tím.
Jak připravit data
Formáty, vůle, závity a orientace dílu.
Časté dotazy
Časté dotazy k reverznímu inženýrství
Co je reverzní inženýrství?
Postup, při kterém z existujícího fyzického dílu vytvoříme digitální model. Díl přeměříme nebo naskenujeme a podle získaných dat nakreslíme model, podle kterého lze díl znovu vyrobit nebo upravit.
Můžu díl při tom rovnou vylepšit?
Ano, to je největší výhoda. Model můžeme zesílit v místě, kde díl praskal, změnit rozměr, uchycení nebo rozteč otvorů, případně ho přizpůsobit jinému materiálu.
V jakém formátu data dostanu?
Podle dohody. Typicky STEP pro další konstrukční práci a STL pro 3D tisk. Díl vám můžeme rovnou i vyrobit.
Zvládnete i zlomený nebo opotřebený díl?
Ano. Chybějící nebo poškozené části dokreslíme podle zbytku dílu, podle navazujících dílů nebo podle vašeho popisu funkce. Rozsah práce posoudíme po prohlídce kusu.
Mohu nechat okopírovat cizí výrobek?
Za to, že máte k reprodukci dílu potřebná práva, odpovídá zadavatel. Nejčastěji jde o náhradní díly do vlastních strojů a zařízení, které se už nevyrábějí. Rádi posoudíme, co je technicky proveditelné.
